このブログは、ＪＩＳ規格の製図、なかでも機械製図に関するものを説明していま
す。
まず、ＪＩＳ規格本文を掲載し、それについて解説やコメントがある場合、※を付け
てＪＩＳ規格とは違う観点からの考えを述べています。
製図 ー 製図用語
ＪＩＳ Ｚ ８１１４
序文 省略
１. 適用範囲 この規格は、製図に関する製品技術文書情報に用いる用語の定義につい
て規定する。
なお、ISO 10209-1 及び ISO 10209-2 で規定する用語は、ゴシック体で示す。
※ この頁ではすべて標準体で示します。これ以降の頁でも、すべて標準体で示しま
す。
備考 省略
２. 用語及び定義 用語及び定義は、次による。
なお、参考として対応英語を示すが、ISO 10209-1 および ISO 10209-2 で規定する
用語はゴシック体で示す。
※ このページではすべて標準体で示します。
備考１. 一部の用語に括弧を付けて示してあるものは、括弧の中を省略してもよ
い。
備考２. 誤読のおそれのある用語については、用語欄に用語の読み方を括弧付けて
平仮名で示す。

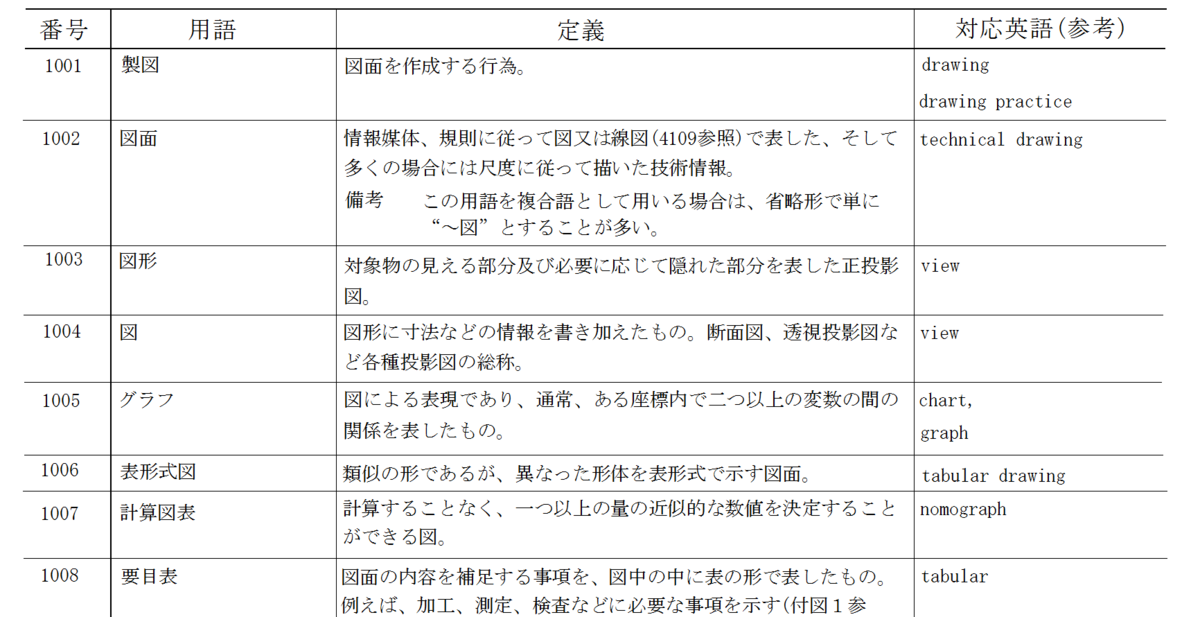

２.１ 製図一般に関する用語

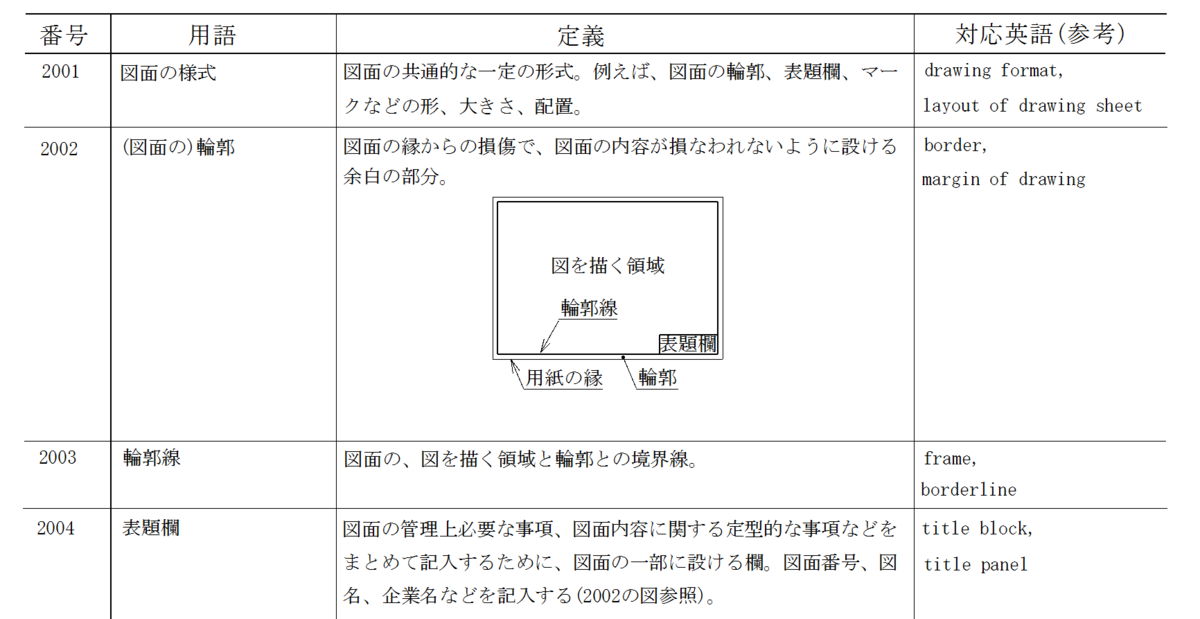

２.２ 図面の様式に関する用語
２.３ 製図に関する用語

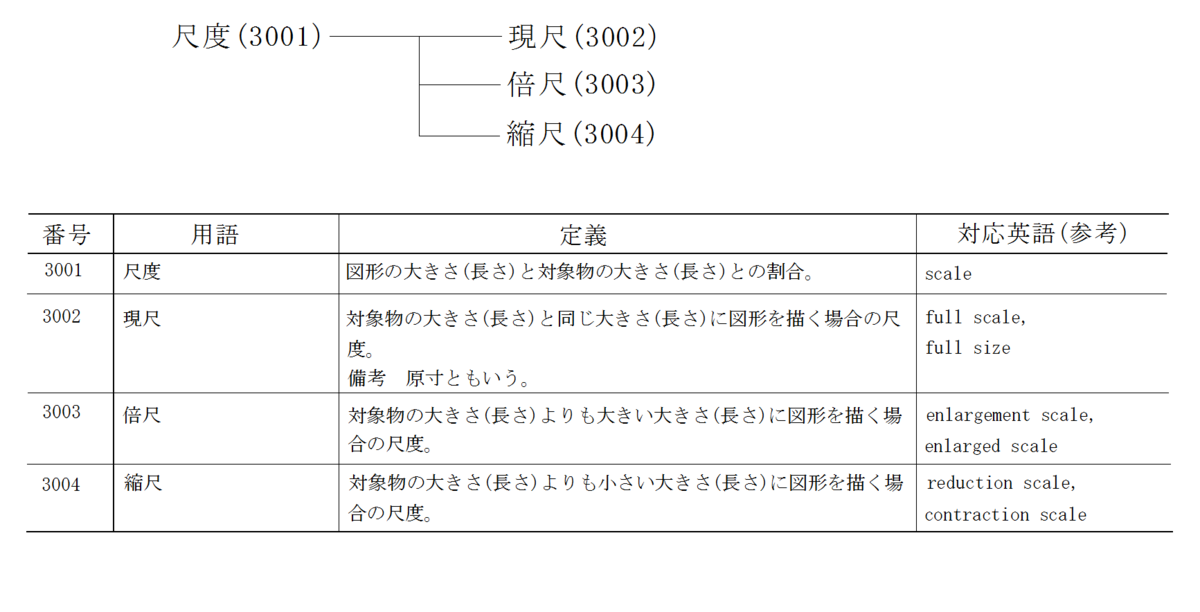

２.３.１ 尺度に関する用語

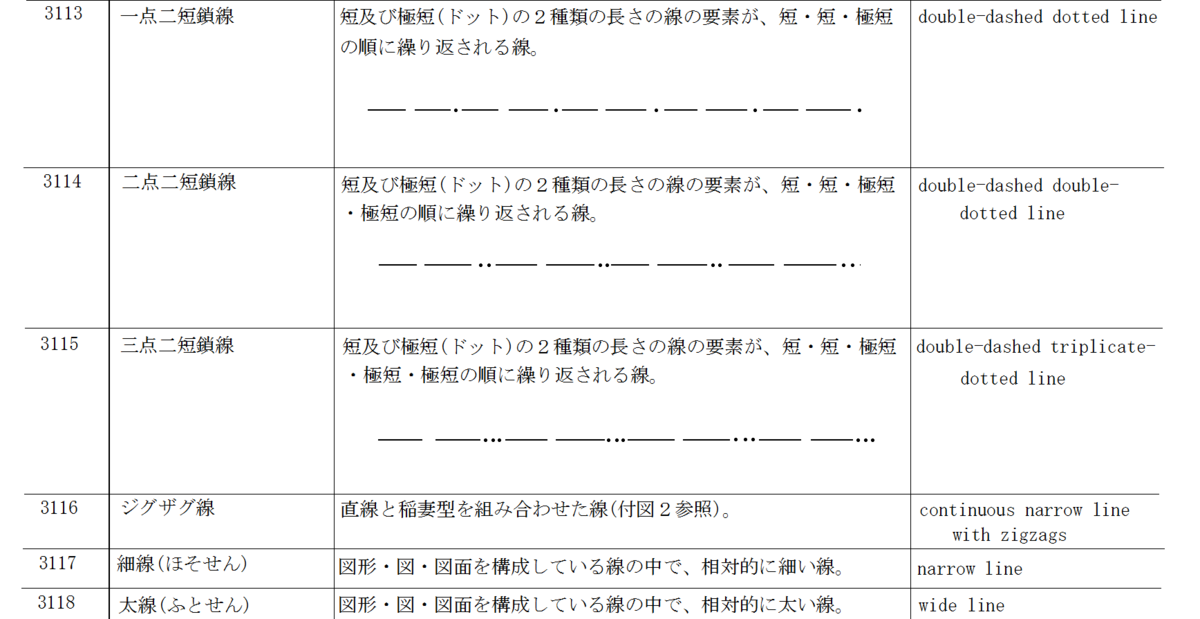

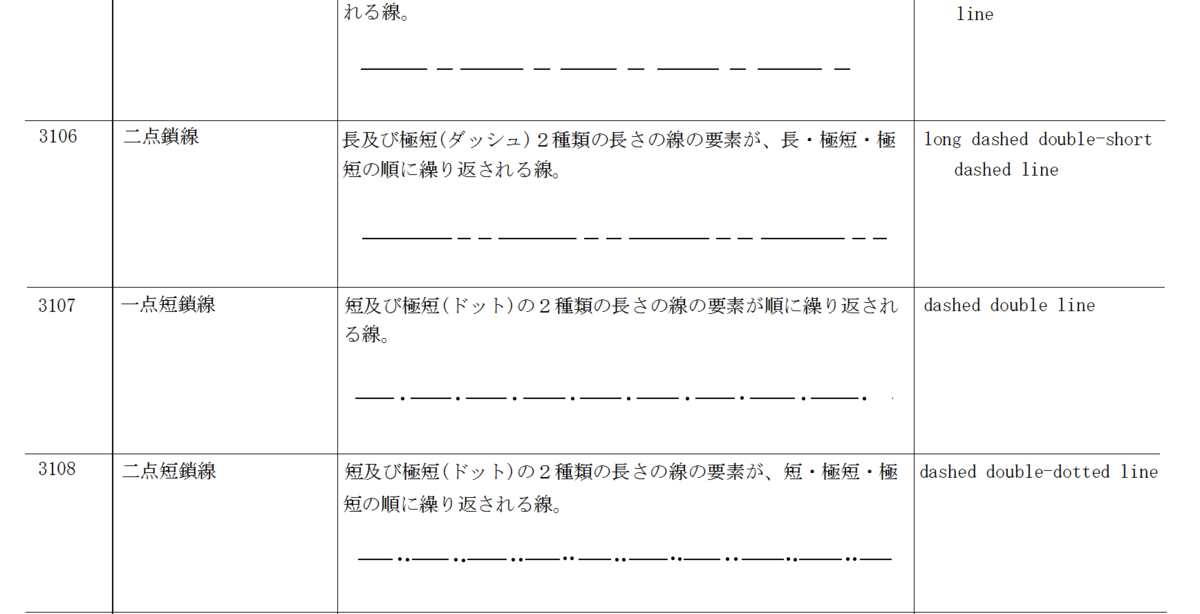

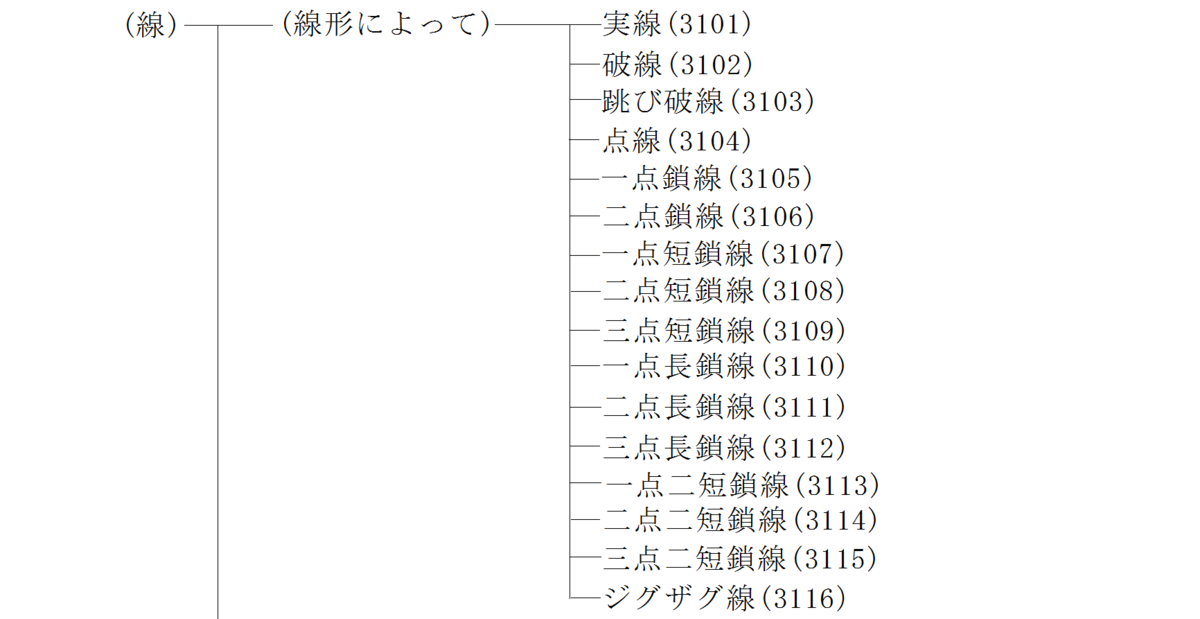

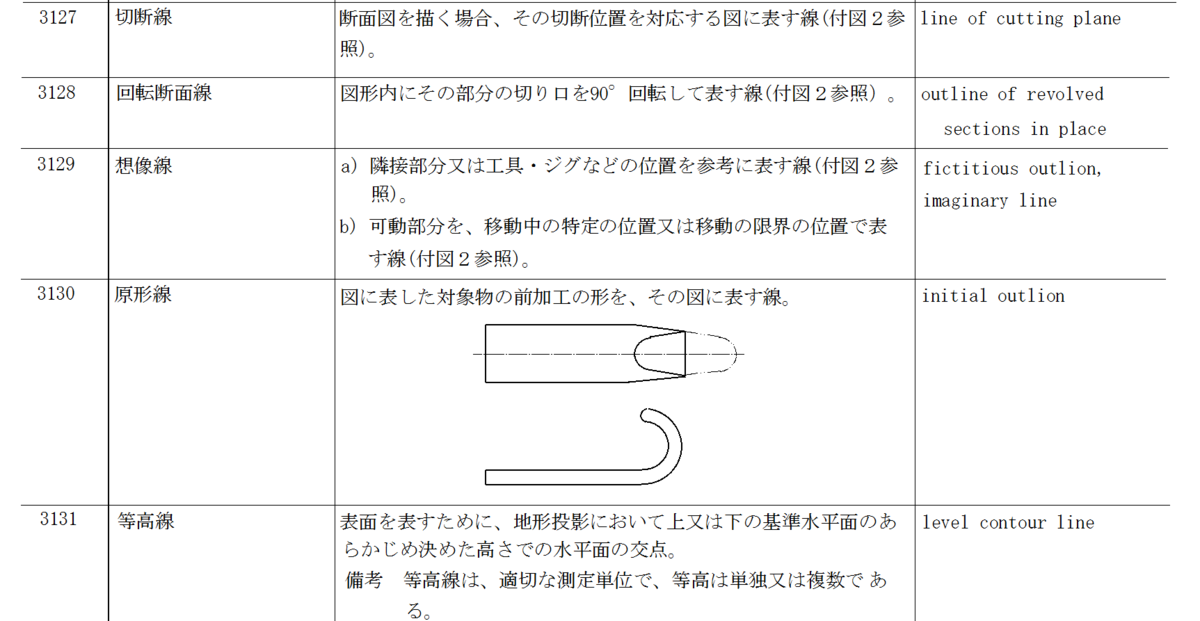

２.３.２ 線に関する用語
※ 番号 3124 ピッチ線の定義にある図で、ピッチ線と示されているものは、中心線
の間違いである。ピッチ線は長い方の一点鎖線である。
図形の省略の頁に、ピッチ線と中心線の項があり、疑問の点があったので、日本産業
標準調査会のウエッブサイトに問い合わせをした。その時に併せてこの図が、JIS B
0001 の図例６と違っていることを記載しておいた。それに対して、日本規格協会から
原案作成関係者の回答があり、この図に関しては、次回の改正で修正するとのことであった。
2024/8/30 更新
※ この規格は、用語の定義であるので説明や解説などは特に必要ない。説明や解説
は、その項目のところで行うものとする。

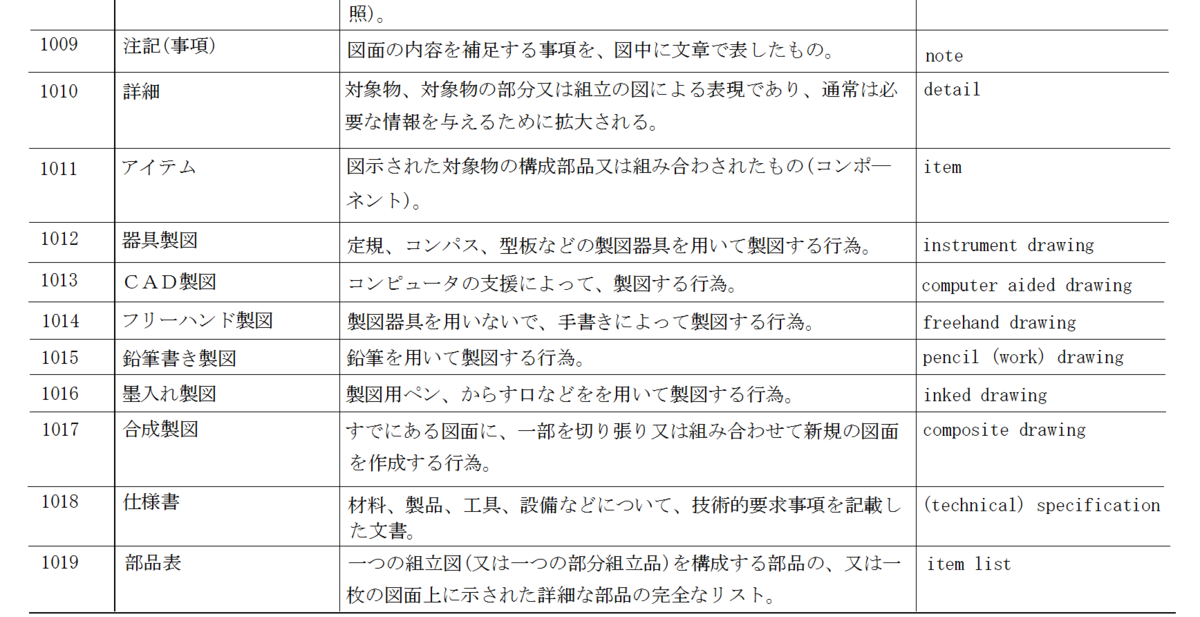

それでも気になるところをあげるとすると、1016の墨入れ製図であろうか。からす口
など、若い製図者が使用することはもちろん、目にすることなどまずないのではないだ
ろうか。このような項目がいまだに入っていることは、どうかと思う。
しかし、昔は墨入れして図面をしっかりと残したのだろうから、図面というものが大
切にされたことのひとつの証ではないだろうか。このようなことは、何らかの形で残し
ておいてもらいたいことではある。
また1017の合成製図、定義文中の切り張りは、コピーアンドペーストからいつの間に
か貼り付けという意識が強くなっているのか、切り貼りと使っていたように思う。
しかし、日本語の本来の使い方では、切り張りであり、読みも＂きりばり＂である。
切り貼りも間違った使い方ではないようである。
