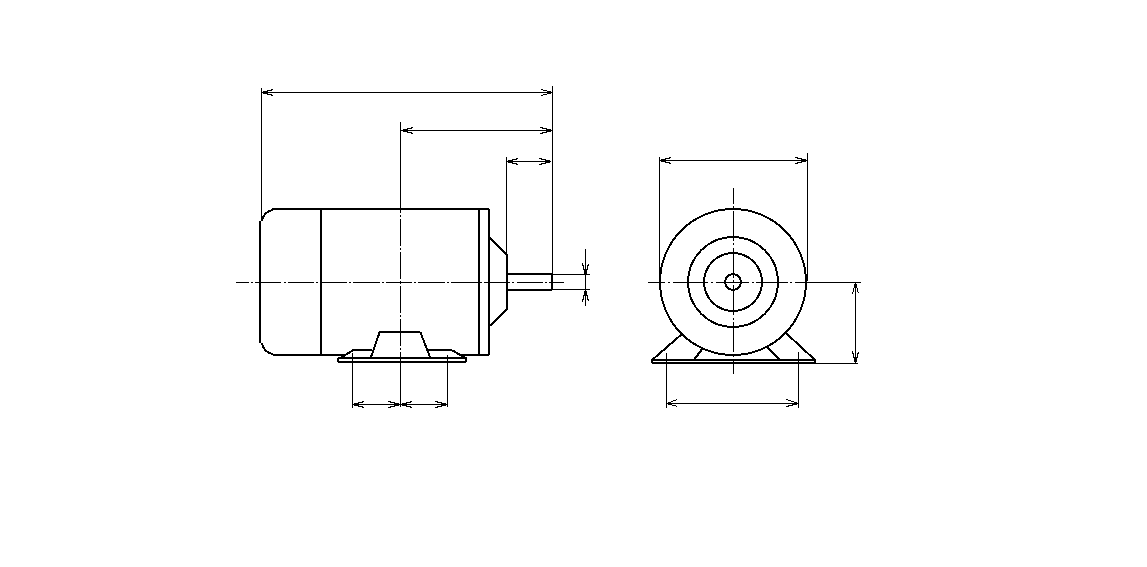

外形図の寸法の表し方
外形図は、横方向、奥行き方向及び高さ方向の寸法並びに据え付け・取り付けに必要
な寸法を指示する。
機械製図における外形図は、たんに対象物の外形を描いたものではなく、据え付け、
取り付けの機能面を含む寸法までも指示しなくてはならない。寸法が入って外形図とな
る。
外形図に似た言葉に外観図がある。外形図をより実物に近づけたものでデザインの分
野でよく使われる。
建築の分野では、外形図が外観図とほとんど同じになるであろう。
機械製図では今まで例図として示したものの中では、ローレット加工図が外観図にち
かいのではないであろうか。
しかし、Ｚ 8114 製図ー製図用語 で定義された外観図は ”梱包、輸送、据付け条
件を決定する際に必要となる対象物の外観形状、全体寸法、質量を示す図面。” であ
り、一般に思われている外観図とはニュアンスが違うものである。
照合番号
照合番号は、次による。
ａ） 照合番号は、通常、数字を用いる。
組立図の中の部品に対して、別に製作図がある場合には、照合番号の代わりに
その図面番号を記入してもよい。
ｂ） 照合番号は、次のいずれかによるのがよい。
１） 組み立ての順序に従う。
２） 構成部品の重要度に従う。
例 部分組立図、主要部品、小物部品、その他の順
３） その他、根拠のある順序に従う。

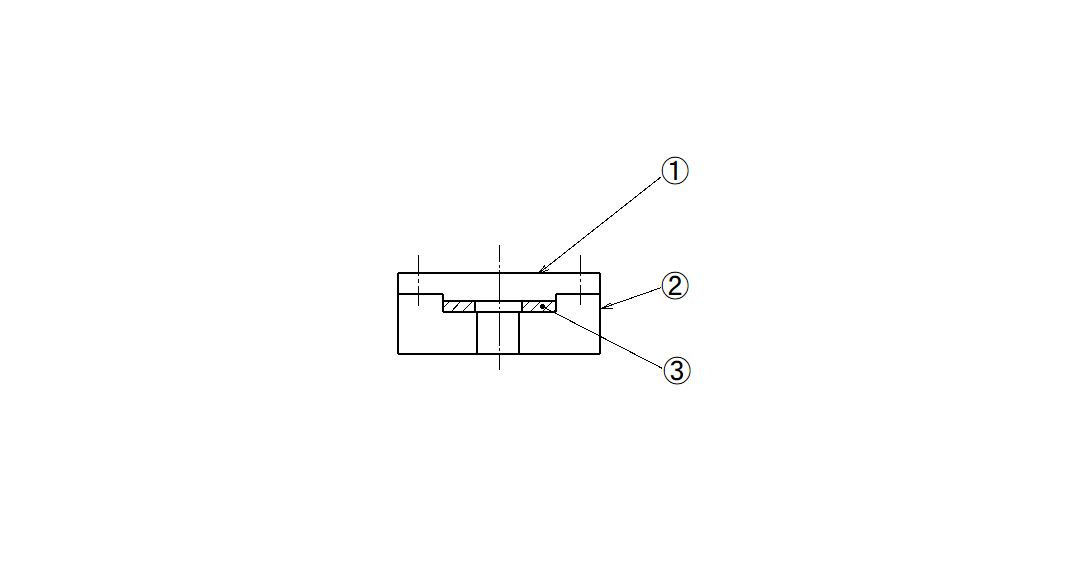

ｃ） 照合番号を図面に記入する方法は、次による。
１） 照合番号は、明確に区別できる文字を用いるか、文字を円で囲んで示す。
２） 照合番号は、対象とする図形に引出線で結んで記入するのが良い。
３） 画面を見やすくするために、照合番号を縦又は横に並べて記入することが望ま
しい。
照合番号は、いわゆる部品番号で、部番と略され使われるのが一般的である。
番号のつけ方は、部分的に組み立て順が入ったり、様々であるが、見やすいこと、分か
りやすいことが肝心である。図番を記入することは、スペースをとってしまうので、末
尾の数字だけが違うようなときは避けたほうが良い。
明確に区別できる文字とは、アルファベットのことか。Ａ，Ｂ，Ｃ，・・・と、順番
になる。数字と組み合わせてＡ１，Ａ２・・・Ｂ１，Ｂ２・・・のように分けて記入す
ることもできる。
図面の訂正・変更
正式出図後に図面の内容を訂正・変更する場合には、訂正又は変更箇所に適切な記
号を付記し、訂正または変更前の図形，寸法などは判読できるように適切に保存する。
この場合、訂正または変更事由，氏名，年月日などを明記して図面管理部署へ届け出
る。
注記 変更には、追加も含む。

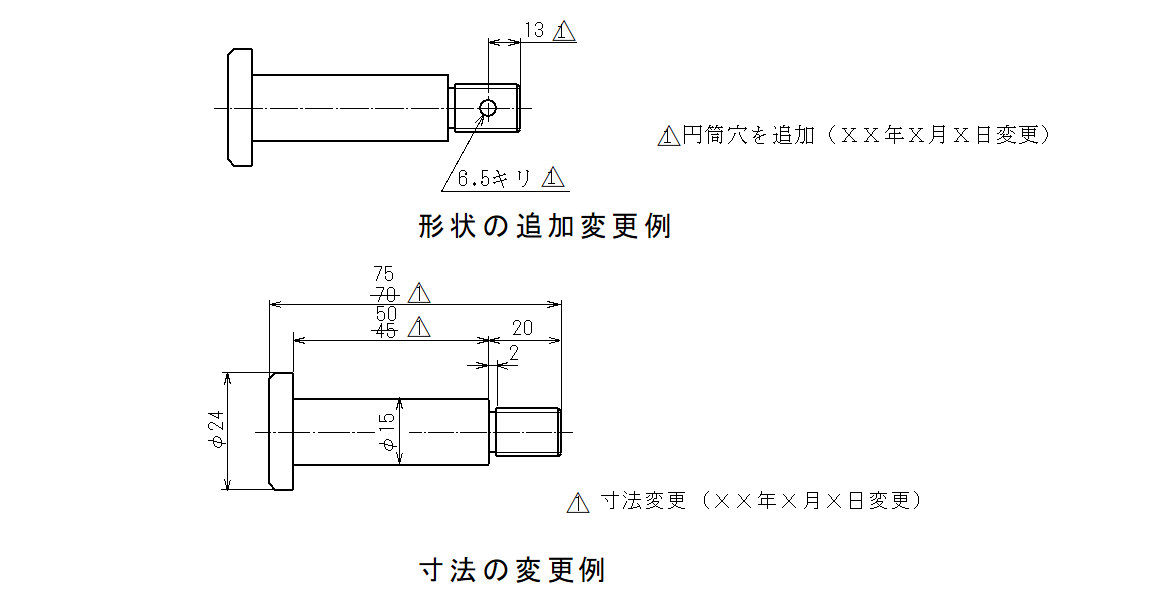

図面の訂正・変更の記号は、規定されていないが例図のように三角形が多い。丸や四
角は他で使われているので、違うものにしておいたほうが良い。
訂正または変更事由等を明記する場合は、表題欄の隣に訂正欄を設けて対処している
ことが多い。
しかし、訂正する場合は担当者が訂正するだけで、図面管理部署に届けるというよう
なことはなされていないのではないか。まず管理部署そのものが存在していないのでは
ないか。存在しているとしても、名目だけで正しく機能していないのが実状ではない
だろうか。
だとすると、いま日本国中に流通している図面のほとんどは、ＪＩＳ規定違反の図
面である。
今回で ＪＩＳ Ｂ 0001 機械製図 の解説は終了です。
次回からは、機械要素の、ねじ、歯車、などの製図について、解説していきます。
